Контактная сеть для ВСМ
Комплекс изделий контактной сети КС-400 обеспечивает надежную передачу энергии к токоприемникам поезда при скоростях до 400 км/ч
О проекте
Комплекс изделий предназначен для сооружения железнодорожной контактной сети КС-400, обеспечивающий надежную передачу электрической энергии от тяговых подстанций и линейных устройств энергоснабжения к токоприемникам электроподвижного состава при скоростях движения поезда до 400 км/ч.
В 2026 году завершены опытные испытания на экспериментальном кольце АО «ВНИИЖТ»; конструкторской документации присвоена литера «О1». Сейчас ведется совместная работа с ОАО «РЖД» по постановке на производство элементов контактной сети КС-400.
Ключевые тезисы
В рамках ОКР АО «ИЦ ЖТ» разработаны строительные конструкции, узлы анкеровки, поддерживающие и фиксирующие конструкции, арматура и струны, изоляторы, конструкции для заземления и обратной тяговой сети КС-400
Изготовлены опытные образцы; проведены предварительные, эксплуатационные и приемочные испытания с итеративным совершенствованием конструкторской документации и успешными приемочными комиссиями
Объем ОКР и испытания
Разработка комплекса изделий контактной сети КС-400 ведется для первой линии ВСМ Москва - Санкт-Петербург.
В рамках ОКР специалистами АО «ИЦ ЖТ» были разработаны строительные конструкции, узлы анкеровок, поддерживающие и фиксирующие конструкции, арматура и струны, изоляторы, конструкции для заземления и обратной тяговой сети контактной сети КС-400. Были изготовлены опытные образцы; проведены предварительные, эксплуатационные и приемочные испытания элементов комплекса изделий.
На протяжении всех работ постоянно совершенствовалась конструкторская документация, в связи с чем успешно были проведены приемочные комиссии.

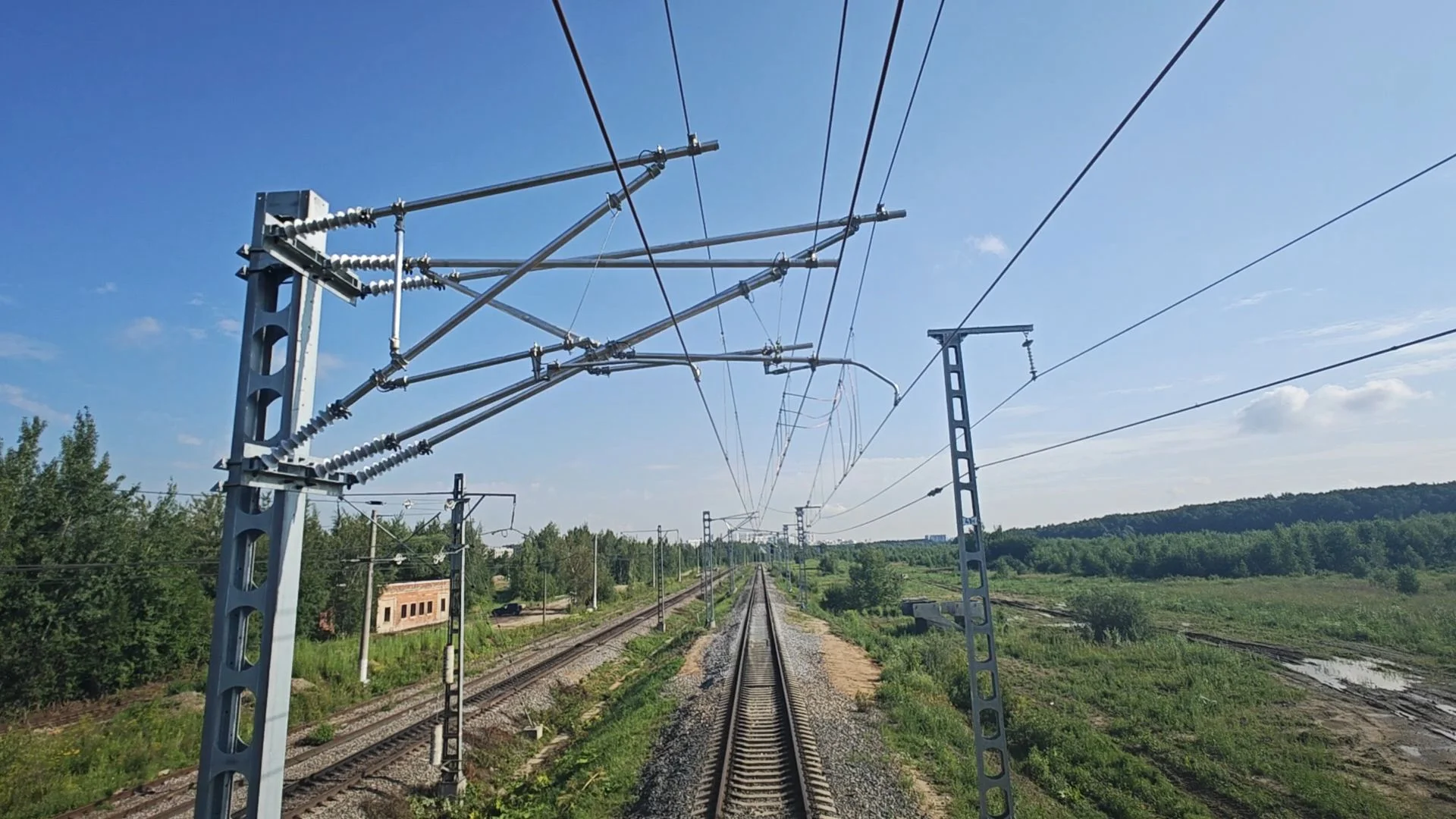

Опытный полигон контактной сети КС-400 на ЭК АО «ВНИИЖТ»
Особое внимание уделено опытному полигону контактной сети КС-400 на Экспериментальном кольце АО «ВНИИЖТ».
Специалистами АО «ИЦ ЖТ», в том числе с использованием разработанной математической модели, и строительным блоком ОАО «РЖД» получены уникальные результаты по высокоточной регулировке контактной подвески и точным строительным и монтажным работам, что позволило достичь проектных положений при жестких допусках.
Эксплуатационные испытания и аварийные режимы
На ЭК АО «ВНИИЖТ» в рамках эксплуатационных испытаний проведены эксперименты по анализу работы контактной подвески КС-400 в аварийных режимах.
