Рельсовые скрепления для ВСМ

ИЦ ЖТ разрабатывает рельсовые скрепления для железнодорожного пути на безбалластном основании для первой линии ВСМ Москва - Санкт-Петербург

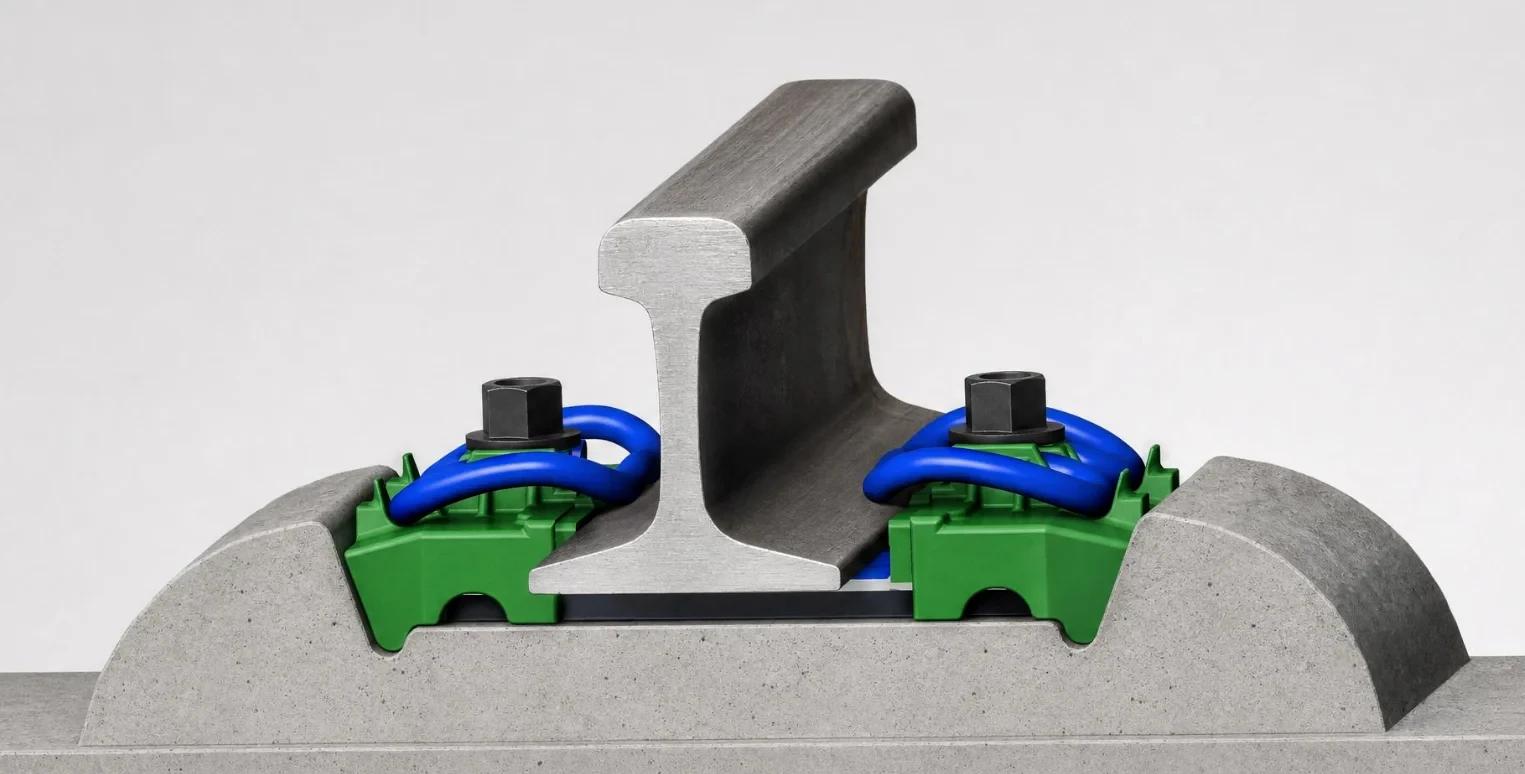

Узел промежуточного рельсового скрепления для ВСМ

АО «ИЦ ЖТ» выполняет комплекс мероприятий по разработке узла промежуточного рельсового скрепления для верхнего строения пути ВСМ.

проведен бенчмаркинг аналогов и определен прототип; разработан комплект конструкторской документации;
изготовлены опытные образцы; проведены лабораторные, стендовые и предварительные испытания - документации присвоена литера «О»;
изготовлены образцы для укладки на испытательном полигоне Саблино - Тосно Октябрьской ж.д.;
ведется постановка узла на производство по ГОСТ 33477-2015.

2026
План получения сертификата соответствия на узел скрепления для ВСМ
2026
Укладка опытных образцов и испытания на полигоне Саблино - Тосно

Элементы верхнего строения для участков переменной жесткости

Параллельно выполняется разработка и изготовление элементов для участков переменной жесткости. На базе ПМС-88 идет сборка рельсошпальной решетки для укладки и испытаний на полигоне Саблино - Тосно; выполняются приемочные испытания с присвоением литеры «О1».

разработана конструкторская документация на железобетонную шпалу и узел крепления дополнительных рельсов ИЦП 5;
проведен комплекс испытаний, включая предварительные (заводские); документации присвоена литера «О»;
опытные образцы элементов ВСП переданы на сборку рельсошпальной решетки (ПМС-88).

2027
Плановый срок завершения работ

Математическое моделирование и проектные расчеты

Для программы первого отечественного высокоскоростного электропоезда расчетный контур связывает состав, путь и элементы крепления: от формы клеммы до поведения узла в составе верхнего строения пути.

Расчеты клеммы

Поиск оптимальной формы клеммы с учетом долговечности, собственной частоты и усилия прижатия. Отдельно оценивается проектная жесткость узла скрепления.

Взаимодействие пути и подвижного состава

Расчет нагрузок от подвижного состава на узел, учет динамики пути и различных сценариев взаимодействия поезда с инфраструктурой.

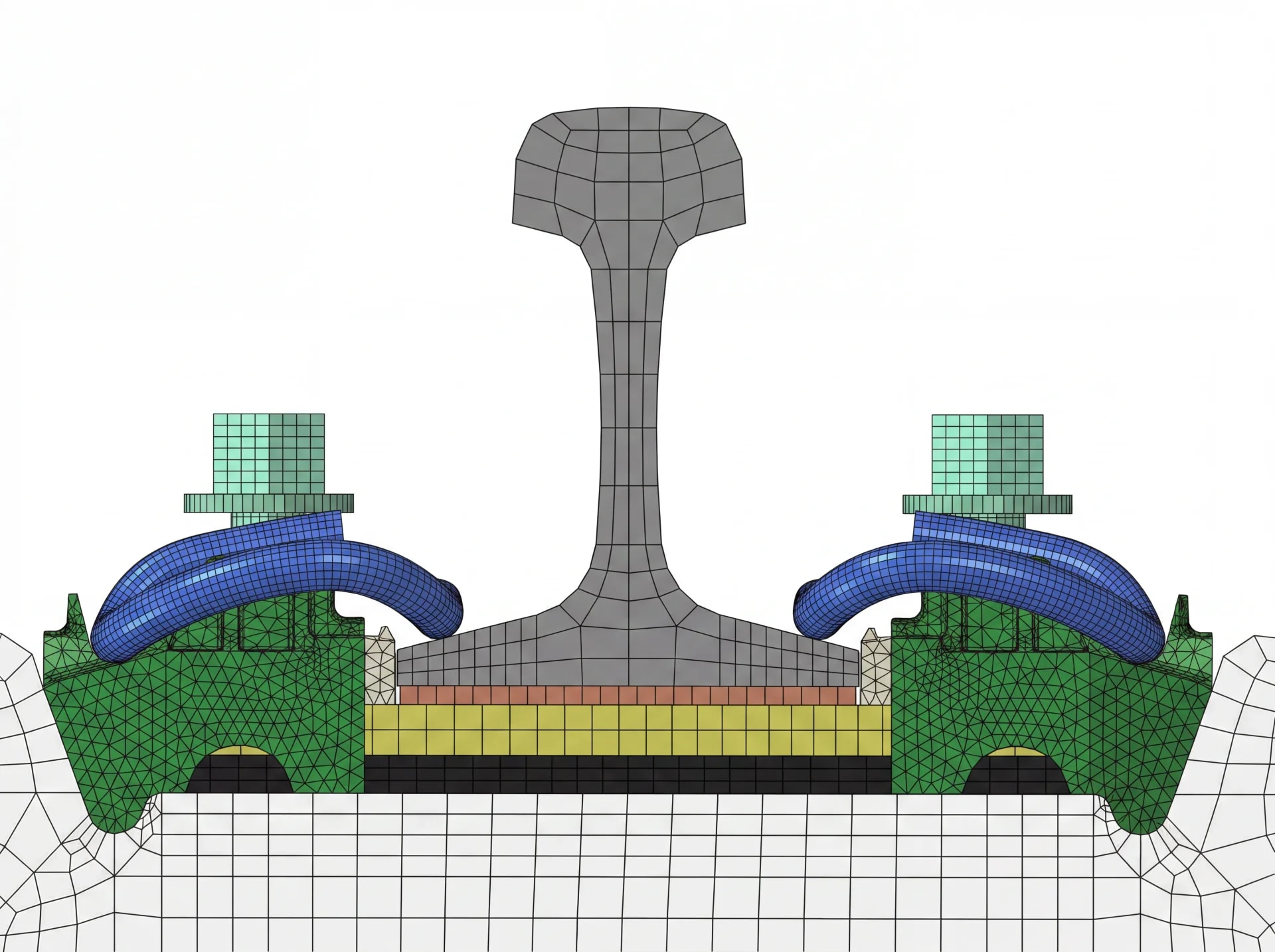

Расчеты узла

Проверка узла скрепления на прочность и долговечность с использованием расчетной сетки и инженерной модели контакта элементов.

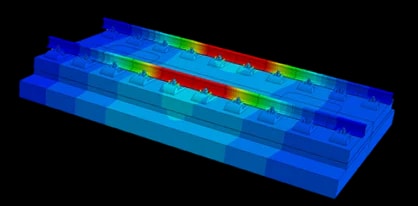

Узел в составе пути

Расчет узла в составе верхнего строения пути, оценка жесткости рельсовой нити и модуля упругости подрельсового основания.
